Des
communiqués de presse conjoints de la DGA et de l’ONERA indiquent que cette
dernière a livré l’équipement français destiné aux essais en vol dans le cadre du
programme SYSIPHE. En coopération avec la Norvège, ce programme vise à étudier
les capacités d’un capteur multispectral fonctionnant sur de larges bandes de
fréquence grâce à deux capteurs complémentaires. Ceci permettra d’obtenir des
images très précises d’une part, mais également, en les comparant, de rendre
inutile toute tentative de camouflage de la part de l’ennemi.
SYSIPHE,
est le fils d’Éole, fondateur de la ville de Corinthe. Mais pour l’ONERA cela
veut surtout dire « SYstème Spectro Imageur de mesure des Propriétés
Hyperspectrales Embarqué » (on est généralement doué en acronymie en
France, mais là ils font fort). Grâce à deux instruments, le système SIELETERS
développé par l’ONERA et le système norvégien ODIN de l’entreprise Néo. Alors que
le premier est un capteur travaillant dans l’infrarouge médian jusqu’à lointain, le second travaille
dans les spectres du visible jusqu’à l’infrarouge proche. Les deux capteurs
sont donc complémentaires. Embarqués à bord d’un Dornier 228.
est le fils d’Éole, fondateur de la ville de Corinthe. Mais pour l’ONERA cela
veut surtout dire « SYstème Spectro Imageur de mesure des Propriétés
Hyperspectrales Embarqué » (on est généralement doué en acronymie en
France, mais là ils font fort). Grâce à deux instruments, le système SIELETERS
développé par l’ONERA et le système norvégien ODIN de l’entreprise Néo. Alors que
le premier est un capteur travaillant dans l’infrarouge médian jusqu’à lointain, le second travaille
dans les spectres du visible jusqu’à l’infrarouge proche. Les deux capteurs
sont donc complémentaires. Embarqués à bord d’un Dornier 228.
À quoi cela
sert-il ?
sert-il ?
En
travaillant sur plusieurs spectres en même temps, le système d’imagerie est
capable de comparer les images. Si un blindé camouflé est difficilement
détectable à l’œil humain, ce n’est pas le cas dans l’infrarouge. Et si même le
rayonnement thermique était identique en supposant que le blindé et les arbres
qui l’entourent ont la même température, le rayonnement des deux ensembles dans
chaque spectre sera forcément différent à un moment ou à un autre… Bien
entendu, ce ne sera pas l’opérateur qui
va devoir analyser des centaines
d’images du même point pour trouver les incohérences, mais un algorithme
d’analyse d’images. Ce type de système
permettra également de distinguer les leurres des véritables cibles… Pour
éviter, par exemple, d’utiliser une énergie folle et une bombe à quelques
dizaines de milliers de dollars pour bombarder un char gonflable, comme cela
s’est souvent produit au Kosovo.
travaillant sur plusieurs spectres en même temps, le système d’imagerie est
capable de comparer les images. Si un blindé camouflé est difficilement
détectable à l’œil humain, ce n’est pas le cas dans l’infrarouge. Et si même le
rayonnement thermique était identique en supposant que le blindé et les arbres
qui l’entourent ont la même température, le rayonnement des deux ensembles dans
chaque spectre sera forcément différent à un moment ou à un autre… Bien
entendu, ce ne sera pas l’opérateur qui
va devoir analyser des centaines
d’images du même point pour trouver les incohérences, mais un algorithme
d’analyse d’images. Ce type de système
permettra également de distinguer les leurres des véritables cibles… Pour
éviter, par exemple, d’utiliser une énergie folle et une bombe à quelques
dizaines de milliers de dollars pour bombarder un char gonflable, comme cela
s’est souvent produit au Kosovo.

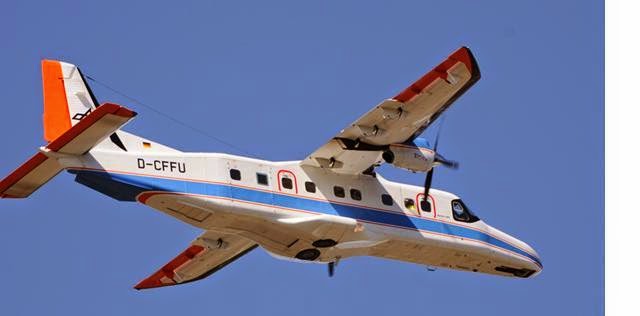

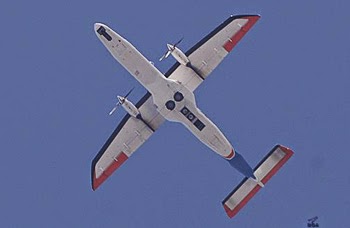

L’ensembledes deux capteurs, ainsi que des calculateurs forment un démonstrateur
technologique qui sera testé en vol
depuis un Dornier 228 appartenant à un organisme de recherche civil allemand,
le DLR.
Les essais
se feront durant l’été 2015 au-dessus du camp d’entrainement de Canjuers. Le démonstrateur technologique devrait
permettre de défricher de nouveaux concepts d’emploi, de détecter les forces et
failles d’un tel système, puis éventuellement, d’établir une fiche programme
pour l’équipement éventuel des forces. Restera alors à fortement miniaturiser
le système, qui occupe quasiment
l’ensemble de la cabine de l’avion allemand.
se feront durant l’été 2015 au-dessus du camp d’entrainement de Canjuers. Le démonstrateur technologique devrait
permettre de défricher de nouveaux concepts d’emploi, de détecter les forces et
failles d’un tel système, puis éventuellement, d’établir une fiche programme
pour l’équipement éventuel des forces. Restera alors à fortement miniaturiser
le système, qui occupe quasiment
l’ensemble de la cabine de l’avion allemand.
Informations
clés
clés
· Très
haute résolution spatiale : 50 cm = 1 pixel sur une fauchée de 500m de large
haute résolution spatiale : 50 cm = 1 pixel sur une fauchée de 500m de large
· Très
haute résolution spectrale : plus de 500 bandes spectrales
haute résolution spectrale : plus de 500 bandes spectrales
· Campagne
aéroportée à 2000 m d’altitude depuis un avion Dornier DO-228 (DLR)
aéroportée à 2000 m d’altitude depuis un avion Dornier DO-228 (DLR)
· SYSIPHE
est composé de :
est composé de :
- l’instrument SIELETERS pour l’infrarouge thermique (France, ONERA)
- l’instrument HYSPEX ODIN pour le visible (Norvège, NEO)
- du
système de traitement de données STAD (France, ONERA)
· Podcast
dédié : http://www.onera.fr/fr/podcasts/laurent-rousset-rouviere-sysiphe
dédié : http://www.onera.fr/fr/podcasts/laurent-rousset-rouviere-sysiphe
